Рекомендации по подключению дымохода

Перед запуском на дизельной пушке непрямого нагрева необходимо смонтировать дымоход.

Производитель дизельных теплогенераторов непрямого нагрева ПРОФТЕПЛО рекомендует использование дымохода из нержавеющей или оцинкованной стали. Можно использовать и алюминиевые вентиляционные гофрированные трубы (эти трубы распространены и продаются практически в каждом строительном магазине).

Монтировать дымоход следует таким образом, чтобы сразу после выхода из дизельной пушки патрубка следовал вертикальный участок (В на рис.1.) высотой не менее 1,0 метра. Он должен быть изготовлен из нержавеющей или оцинкованной стали. Далее (2. Рис.1.) возможно использование и алюминиевых вентиляционных гофрированных труб с длиной горизонтального участка не более 1.5 метра. Желательно, чтобы общая длина дымохода была не более 3.0 метра.

Главным образом при соединении нужно обратить внимание на то, что в траектории дымохода должны преобладать вертикальные участки, что прямых горизонтальных позиций быть не должно, иначе будет отсутствовать тяга и пушка работать не будет.

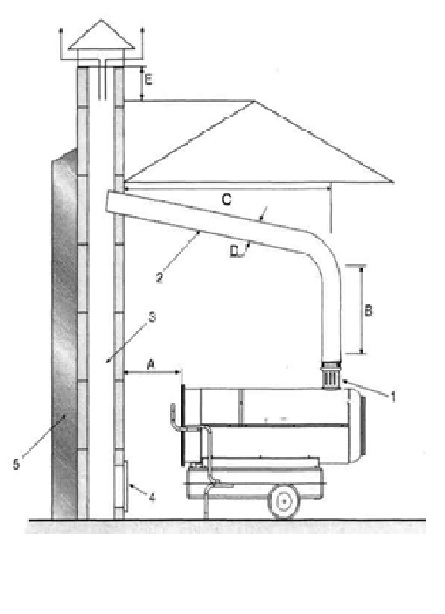

РЕКОМЕНДАЦИИ ПО ПОДКЛЮЧЕНИЮ ДЫМОХОДА
А Минимум 1 м
В Минимум 1 м
С Как можно меньше
D Равно или больше диаметра трубы-переходника теплогенератора
Е Минимум 0,5 м

1 Труба-переходник, входящая в комплект генератора
2 Горизонтальная часть с минимальным наклоном вверх не менее 5°
3 Дымоход внутренним размером не менее 20 х20 см
4 Противовзрывное смотровое отверстие
5 Наружное стеновое заполнение

Примечание: Важно, чтобы труба дымохода была выше
конька крыши дома. Если крыша плоская, труба должна подниматься на 0,5 м над ней. Дымовая труба не должна иметь горизонтальных участков длиной более 1м.

Трубу-переходник (1 Рис.1) необходимо установить так, чтобы отверстия на ней, предназначенные для подсоса холодного воздуха, располагались ближе к теплогенератору, а формованная часть была направлена вверх. Сверху на трубу-переходник одеть дымовую трубу так, чтобы она опиралась на формованную часть трубы-переходника, и не перекрывала отверстия подсоса воздуха.

Труба теплогенератора непрямого нагрева должна быть герметично соединена с системой отвода продуктов горения имеющей разрежение не менее 6 Па. Диаметр дымового канала должен быть равен диаметру дымоотводящего патрубка теплогенератора или превышать его. Скорость движения продуктов сгорания в дымовом канале без принудительного побуждения должна находиться в диапазоне от 0,15 до 0,60м/с.
